摩擦壓力機的工作原理及結構特征

來源: 時間:2022-10-14 11:04:39 瀏覽次數:

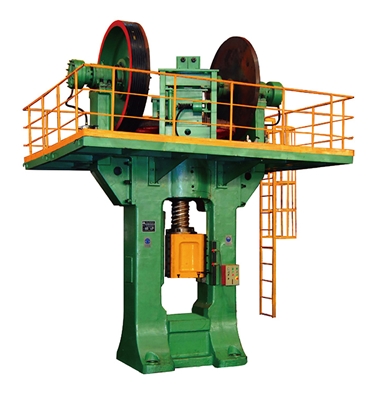

   雙盤摩擦壓力機器屬于螺旋壓力機的一種傳統的結構形式,其主要特征是飛輪由摩擦機構傳動。機器的傳動鏈由一級皮帶傳動、正交圓盤摩擦傳動和螺旋滑塊機構組成。據沈陽機床介紹數控機床其工作原理為:電機通過三角帶帶動傳動軸朝一個方向旋轉(從機器左側看為順時針旋轉),安裝在傳動軸上的左右兩個摩擦盤隨傳動軸一起旋轉。當按動滑塊下行按鈕,換向閥換向,操縱缸活塞向下移動,經杠桿系統使主軸沿軸向右移,左摩擦盤壓緊飛輪,依靠摩擦,驅動飛輪旋轉(從機器上方俯視為順時針方向旋轉)通過螺旋機構將飛輪的圓周運動轉變?yōu)榛瑝K的直線運動?;瑝K通過模具接觸工件后,飛輪及滑塊在運動中積蓄的能量全部釋放,飛輪的慣性力矩通過螺旋機構轉變?yōu)榛瑝K對工件的鍛擊力,一次鍛擊結束后,按滑塊上升按鈕,換向閥換向,操縱缸活塞向上移動,經杠桿系統,右摩擦盤壓緊飛輪,飛輪反向旋轉,滑塊回程,滑塊上升到預定位置時,換向閥換向,復位彈簧使摩擦盤恢復中位,同時制動動作使滑塊停止在設定的位置。此時本機的一次工作循環即完成。
